安装主轴轴承，滚珠螺杆或止推轴承，通常因为传统的锁定螺帽，其螺纹的精确度，或平面的偏摆量过大，因而造成机械本身的精度丶寿命以及装配上的影响。台湾盈锡公司生产之精密螺帽系产品，特别针对各使用客户机械设计之要求，研发出内孔螺纹以及端面。同时加工一次研磨完成之精密螺帽系列，以期配合用户完美的机械计设。
  • SBL-A 锁紧螺母

  • SBL-A 锁紧螺母

    SBL-A

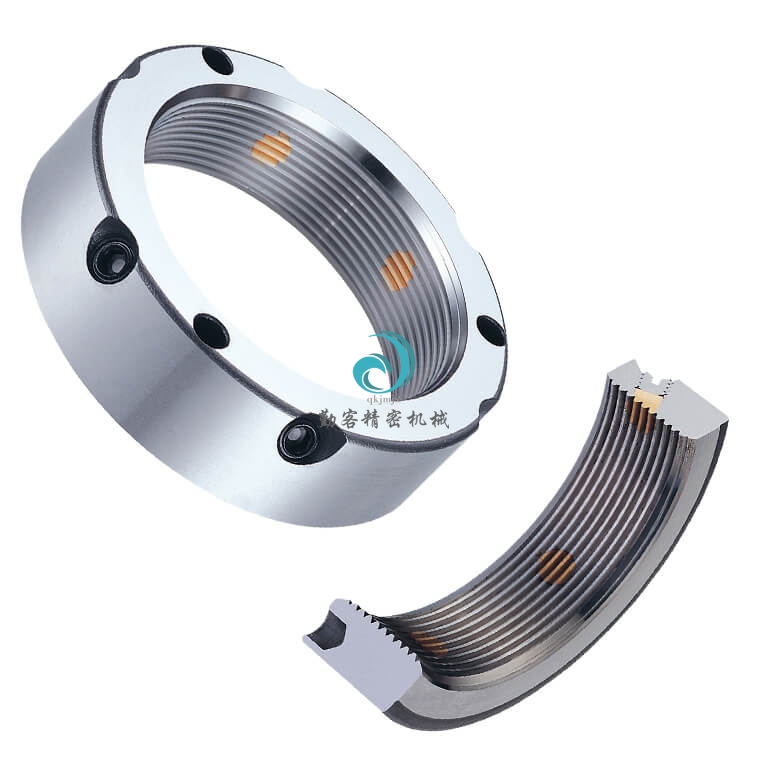

    锁紧方式为螺纹半角30° 六点式锁定。比三点式锁定更为优异，能使六个固定铜平均完全契合于公螺纹上，使其防松效果更完美。螺帽本身内螺纹、端面、背面、外圆都经过精密研磨加工，降低其在高速旋转下所可能产生的平衡问题和风切的噪音问题.


    • 0.00
      0.00
商品描述

SBL-A

锁紧方式为螺纹半角30° 六点式锁定。比三点式锁定更为优异，能使六个固定铜平均完全契合于公螺纹上，使其防松效果更完美。螺帽本身内螺纹、端面、背面、外圆都经过精密研磨加工，降低其在高速旋转下所可能产生的平衡问题和风切的噪音问题.


材质：SCM440(42CrMo4)调质

螺纹精度：ISO 4H精密研磨

平面偏摆：0.002mm

硬度：HRC 48° ~ 52°

平行度：0.002mm

同心度：0.005mm





hread

D

h

d

UxV

C

F

mxn

MAX Nm

Loosening Torque Nm

SBL-A M20x1

38

16

33

ø4.3x3

13

5

M5x6

4.5

28.9

SBL-A M20x1.5













M6x6

8.0



SBL-A M25x1.5



18





16







30.4

SBL-A M30x1.5

45



40



19







32.4

SBL-A M35x1.5

52



47



22



M8x6

18.0

39.2

SBL-A M40x1.5

58

20

52



25







46.1

SBL-A M45x1.5

65



59



28







61.8

SBL-A M50x1.5

70



64



30







70.6

SBL-A M55x2

75

22

68



33







88.2

SBL-A M60x2

80



73

ø5.3x3

35

6





98.0

SBL-A M65x2

85



78



38







127.5

SBL-A M70x2

92

24

84



41







147.1

SBL-A M75x2

98



90



43







152.0

SBL-A M80x2

105



96



46







156.9

SBL-A M85x2

110



102

ø6.4x3

49

7





176.5

SBL-A M90x2

120

26

108



53







186.3

SBL-A M95x2

125



113



55







201.0

SBL-A M100x2

130



118



58







220.6

SBL-A M105x2

140

28

125



61



M10x6

35.0

236.3

SBL-A M110x2

145



132



64







252.0

SBL-A M115x2

150



137



66







268.1

SBL-A M120x2

155

30

142



69







279.4

SBL-A M125x2

160



147



71







289.2

SBL-A M130x2

165



152



74







313.7

SBL-A M135x2

175

32

160



78







352.9

SBL-A M140x2

180



165



80







392.2

SBL-A M145x2

190



175



84







436.3

SBL-A M150x2

195



180



86







480.4
